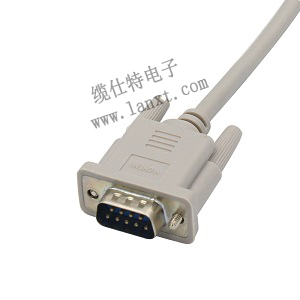

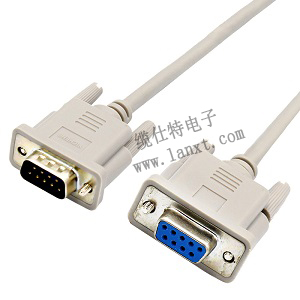

DB9串口線·線束名稱：DB9串口線
·接口類型：采用串行通信方式的擴展接口，通常指COM接口，目前比較常用的又9針串口，簡稱DB9和25針串口，簡稱DB25
·引腳定義：RS232為DB9針，引腳定義如下：
大邊的朝上，一排5針（朝上）：公頭從左到右12345，母頭從右2往左12345。一排4針（朝下）：公頭從左向右6789，母頭從右往左6789
·插拔周期：≥5000次
·應用領域：工業自動化設備
串口線類別：直通和交叉
①直通的一般用于延長或連接PC和設備，PC上的一般是公頭，設備上的一般是母頭，帶針狀的接頭是公頭，帶孔狀的接頭是母頭所以可以通用，
②交叉用于PC和PC對接，兩頭多為母頭。
兩者區別：兩端管腳連接的方式不同，直通串口線連接x管腳到x管腳，比如一端的第1個管腳連接的另一端的第1個管腳，對絞線，將傳輸線和接收線對絞，比如一端的第4個管腳連到了另一端的第5個管腳。
將串口線分成這兩種類型是因為有兩種不同的串口設備，一種是數據終端設備(DTE)另一種是數據通訊設備(DCE)，在不同的線上接收信息，因此，在選擇的時候，應該根據兩個設備之間連接的實際情況去選擇。
串口線接頭可以分為公頭和母頭：公頭泛指針式的接頭；母頭泛指插槽式的接頭。所有接頭的針腳有統一規定,在接頭上有印好的序號，連接時要注意查看。在接線時沒有提及的針腳都懸空不管。
在串口調試的時候我們需要注意幾點:
1、不同的編碼機制不能混接,比如常用的RS232C不能直接和RS422接口相連接,還要市面上各種轉換器,一定要通過轉換器才能連接
2、調試的時候準備好用的調試工具,會有事半功倍的效果,比如用串口調試助手等
3、建議不要帶電拔插串口,這樣容易造成串口損壞,這點一定要注意
4、對于大型的測量設備,建議用光電耦合器去隔離設備
