線束加工知識基本介紹-Part2
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-04-08
一、線束簡介
二、線束的基本構成
三、電線的識別
（前面三節見線束加工知識基本介紹-Part1）
四、端子的基本結構
五、插件的基本結構
補充：線束外觀認識
四、端子的基本結構

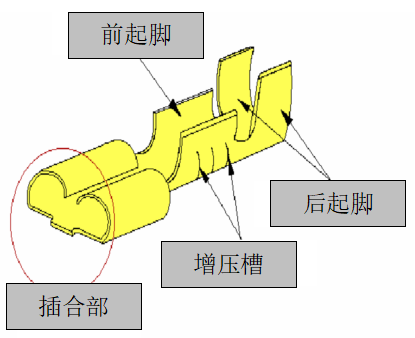

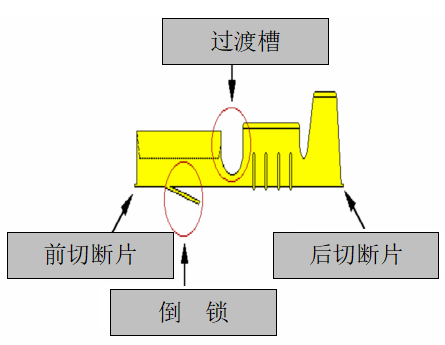

4.1 如下圖所示是端子的基本結構
4.1端子結構及功能簡介。
前起腳 —接觸導通作用；
后起腳 —防止絕緣皮脫落；防止電線在受到震動時，端子被拽拉扭折，發生導體切斷。
增壓槽 —增強抗拉力；破壞導體的氧化層，增強導通性。
過渡槽 —前起腳壓著時，形成壓著高度的作用。
倒 鎖 —保持端子與插件的牢固性；防止配合件的對插脫落。
切斷片 —端子確認時，切斷片保留0.3~0.5mm，便于確認端子是否損傷。
插合部 —插合端子的接觸部位。
4.2 端子壓著好以后，必須經過檢驗。 檢驗方法有兩種：

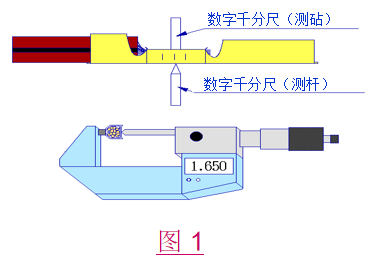

1.用數字千分尺進行壓著高度測量（如圖 1）

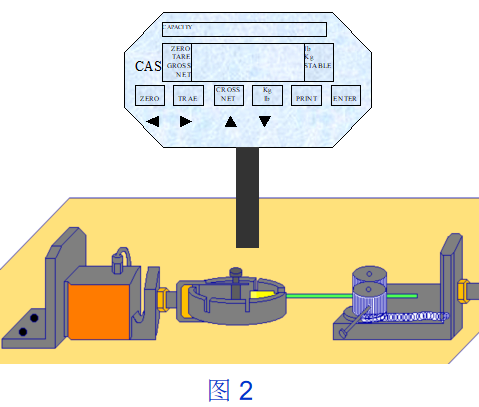

2.用抗拉力測試儀進行抗拉力測試（如圖 2）
數字千分尺測定方法及注意事項：
1.端子放在測砧和測桿中央測定。
2.數字千分尺在25mm范圍內使用。
3.使用數字千分尺不可用力過大。
◆壓著高度范圍◆
在移動傳票規定的壓著高度范圍內作業。
( 5EA / LOT :初品檢查) =>每批產品檢查完5個初品后，還必須進行全部檢查。
抗拉力測試方法
=>將電線上壓著好的端子選擇合適的孔位，一端固定在輪盤上，
另一端固定 在壓輪上后，從壓著部開始以20 - 200 mm/min的速度慢慢拉緊，
直到端子從電線上脫落為止，以顯示屏所顯示的數值來測定。
五、插件的基本結構
5.1 插件的鎖定結構

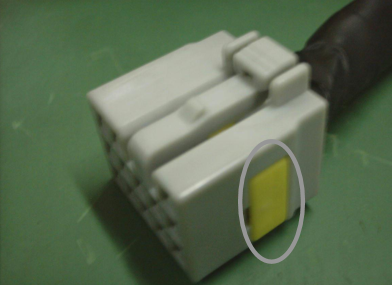

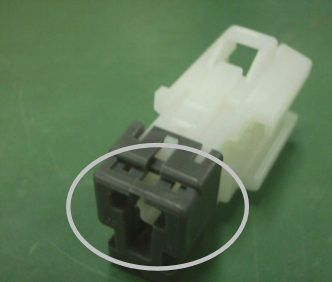

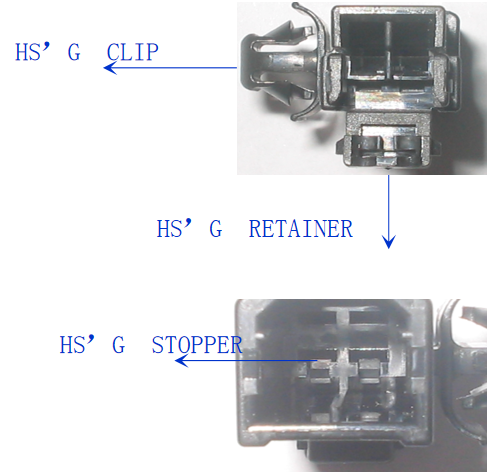

插件的鎖定結構主要是為了使端子和插件結合的更牢固。 插件鎖定片 的形式有很多種。我們多用的有分離式（如 圖 1）懸掛式（如圖 2）。
圖1 圖2
5.2 插件的分類
公插件、母插件 插件結構圖
補充：線束外觀認識

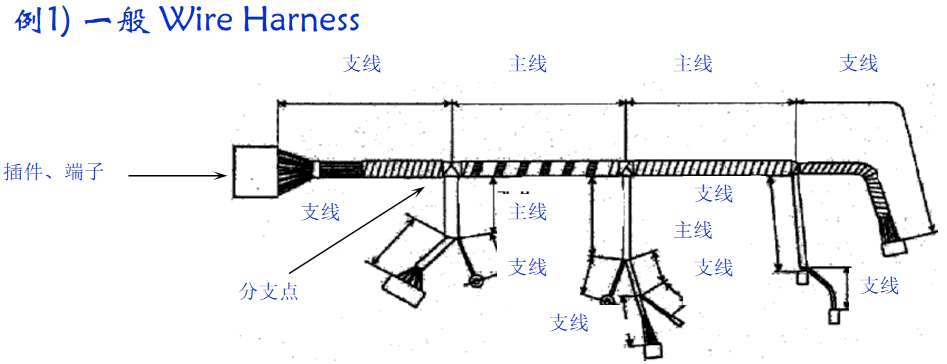

1、線束基本術語：

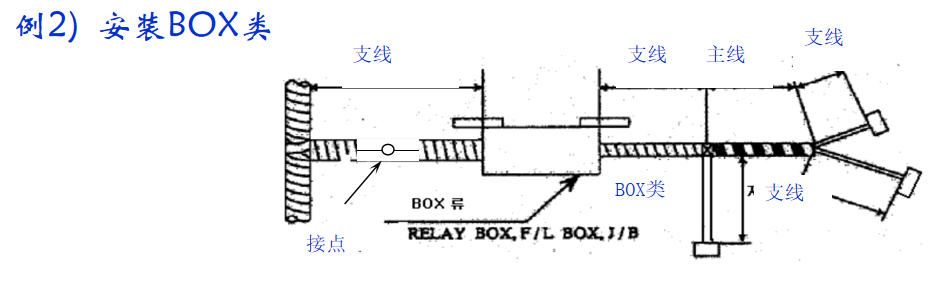

1、1 主線和支線
主 線: 有2個以上的支線合起來的部分，講的是 Connector，將Wire Harness的末端部分沒有合起來的部分。
支 線: 是Wire Harness的末端部位，最末端沒有整理的部分合起來，扎成多捆的電線。
分支點:線束中主線與主線或主線與支線中心線的交點
接 點:電線與電線的連接點(即:線扣)
插件和端子:線束的基本組成單元
二、線束的基本構成
三、電線的識別
（前面三節見線束加工知識基本介紹-Part1）
四、端子的基本結構
五、插件的基本結構
補充：線束外觀認識
四、端子的基本結構
4.1 如下圖所示是端子的基本結構
4.1端子結構及功能簡介。
前起腳 —接觸導通作用；
后起腳 —防止絕緣皮脫落；防止電線在受到震動時，端子被拽拉扭折，發生導體切斷。
增壓槽 —增強抗拉力；破壞導體的氧化層，增強導通性。
過渡槽 —前起腳壓著時，形成壓著高度的作用。
倒 鎖 —保持端子與插件的牢固性；防止配合件的對插脫落。
切斷片 —端子確認時，切斷片保留0.3~0.5mm，便于確認端子是否損傷。
插合部 —插合端子的接觸部位。
4.2 端子壓著好以后，必須經過檢驗。 檢驗方法有兩種：
1.用數字千分尺進行壓著高度測量（如圖 1）
2.用抗拉力測試儀進行抗拉力測試（如圖 2）
數字千分尺測定方法及注意事項：
1.端子放在測砧和測桿中央測定。
2.數字千分尺在25mm范圍內使用。
3.使用數字千分尺不可用力過大。
◆壓著高度范圍◆
在移動傳票規定的壓著高度范圍內作業。
( 5EA / LOT :初品檢查) =>每批產品檢查完5個初品后，還必須進行全部檢查。
抗拉力測試方法
=>將電線上壓著好的端子選擇合適的孔位，一端固定在輪盤上，
另一端固定 在壓輪上后，從壓著部開始以20 - 200 mm/min的速度慢慢拉緊，
直到端子從電線上脫落為止，以顯示屏所顯示的數值來測定。
五、插件的基本結構
5.1 插件的鎖定結構
插件的鎖定結構主要是為了使端子和插件結合的更牢固。 插件鎖定片 的形式有很多種。我們多用的有分離式（如 圖 1）懸掛式（如圖 2）。
圖1 圖2
5.2 插件的分類
公插件、母插件 插件結構圖
補充：線束外觀認識
1、線束基本術語：
1、1 主線和支線
主 線: 有2個以上的支線合起來的部分，講的是 Connector，將Wire Harness的末端部分沒有合起來的部分。
支 線: 是Wire Harness的末端部位，最末端沒有整理的部分合起來，扎成多捆的電線。
分支點:線束中主線與主線或主線與支線中心線的交點
接 點:電線與電線的連接點(即:線扣)
插件和端子:線束的基本組成單元
